Aluminiozko leihoak eta ateakBizitegi, merkataritza, industria eta goi-arkitekturan oso erabiliak dira, egitura-indarra, diseinu-malgutasuna, eguraldiaren erresistentzia, mantentze-baldintza baxuak eta beira-sistema modernoekin bateragarritasuna konbinatzen dituztelako. Zehaztapen eraginkorrena, ordea, ez da soilik aluminioa aukeratzea. Marko-serieak, aleazio-kalitateak, irekitze-konfigurazioa, beira-konfigurazioa, bereizketa termikoa, zigiluak, hardwarea, gainazalaren tratamendua, drainamendua eta instalazioaren xehetasunak osotutako irekiduraren azken errendimenduan eragiten dute. Gida honek elementu hauek elkarrekin nola funtzionatzen duten azaltzen du, konfigurazio arruntak nola alderatu, sistema bat eraikinaren ingurunearekin nola lotu eta erosotasuna edo zerbitzuaren errendimendua murrizten duten zehaztapen akatsak nola saihestu.
Aurkibidea
Egin klik edozein ataletan zuzenean gaira joateko.
- 1. Zergatik garrantzitsua da material aukeraketa irekiera modernoetan
- 2. Egitura-sistema ulertzea
- 3. Aleazioen hautaketak nola eragiten duen errendimenduan
- 4. Nola funtzionatzen duten markoen serieak eta profilaren sakonerak
- 5. Irekitzeko konfigurazioen artean aukeratzea
- 6. Errendimendu termikoa eta eguraldiaren kontrola
- 7. Beira, zigiluak, hardwarea eta drainatzea
Zergatik garrantzitsua da material aukeraketa irekiera modernoetan
Leiho edo ate bat beirazko panel baten inguruko marko bat baino gehiago da. Eraikinaren inguratzailearen parte da, jendeak barruko espazioa nola bizi duen eragina du, eta behin eta berriz irekitzeko zikloetan, tenperatura aldakorretan, haizearen presioan, euria, eguzki-argia eta eguneroko garbiketarekin lan egin behar du.
Horregatik, sistemaren diseinuarekin batera material aukeraketa kontuan hartu behar da. Aluminioa erakargarria da arkitektura-aplikazioetarako, indarra, dimentsio-egonkortasuna, fabrikazio-malgutasuna eta egitura-pisu nahiko baxuaren konbinazio erabilgarria eskaintzen duelako. Atal konplexuetan ere extrusionatu daiteke, diseinatzaile eta fabrikatzaileek ganberak, kristalezko poltsikoak, drainatze bideak, juntak, finkagailuen kokapenak eta beste ezaugarri funtzionalak profil sistema koordinatu batean integratzeko aukera emanez.
Bizitegi-proiektu baterako, hori ikusmen-lerro argaletan eta aireztapen praktikoan itzul daiteke. Eraikin komertzial baterako, lehentasunak beirazko eremu handiagoak, behin eta berriz irekitzeko zikloetara, hardware sendoagoetara edo airearen eta uraren mugimenduaren kontrol zorrotzagoetara alda daitezke. Kostaldeko ingurunean, gainazalaren babesa eta korrosioarekiko erresistentzia bereziki garrantzitsuak dira. Haize handiko eskualde batean, profilaren geometriak, errefortzuak, beira hautatzeak eta ainguratzeak arreta handia merezi dute.
Profilek beiratetik, hardwaretik, haize-presiotik eta ustiapen-indarrak eraikinaren egiturara transferitzen dituzte.
Markoak, zigiluak, drainatze kanalak eta beirateak elkarrekin funtzionatzen dute nahi ez den airearen eta uraren mugimendua mugatzeko.
Profilaren neurriak, ikusmen-lerroak, akaberak, koloreak eta irekitze-estiloak eragina dute fatxada baten hizkuntza bisualean.
Hardwareak eta markoaren geometriak unitatea zein erraz ireki, ixten, blokeatzen, aireztatzen eta lerrokatuta geratzen den zehazten du.
Sistema indartsuenak, beraz, ez ditu ezaugarri bakar batek definitzen. Errendimendua koordinaziotik dator. Goi mailako aleazio batek ezin du drainatze eskasa konpentsatu. Marko sendo batek ezin du zigilu fidagarririk sortu gerrikoaren geometria zehatza ez bada. Beira bikainak ezin du gaizki instalatutako junta perimetral bat gainditu. Muntaia osoa ingeniaritza ireki bat bezala hartu behar da.
Egitura-sistema ulertzea
Aluminiozko irekidura baten oinarrizko egitura-logika zuzena da: estrusiozko profilek markoa eta atal mugikorrak sortzen dituzte, kristalak dedikatu poltsikoetan mantentzen dira, hardwarea eremu sendotuetan kokatzen da eta zigilatzeko osagaiek zati finkoen eta mugikorren artean aurreikusitako hutsuneak ixten dituzte.
Sistema sofistikatua egiten duena elementu horien arteko elkarrekintza da. Kanpotik trinkoa dirudien profil batek barne-ganbera anitz izan ditzake. Ganbera horiek zurruntasuna, drainatze bideratzea, finkagailuak jartzea edo bereizketa termikoa lagun dezakete. Benetako profilaren geometriak, beraz, gainazal ikusgaiak bakarrik baino istorio tekniko askoz erabilgarriagoa kontatu dezake.
Marko finkoak eta atal operagarriak
Marko perimetral finkoak baoaren eta hormaren arteko lotura ezartzen du. Bere geometria mantendu behar du eskuila eta beirate bidez transferitutako kargei aurre egiten dien bitartean. Atal eragileek, aldiz, zurruntasuna eta mugimenduarekin orekatu behar dituzte. Haien dimentsioak nahiko egonkorrak izan behar dira hardwareak behar bezala funtziona dezan eta zigiluak kontaktu iraunkorra mantentzeko.
Beirazko poltsikoa
Beirazko poltsikoak beira nola esertzen, eusten, atxikitzen eta zigilatzen den zehazten du. Ondo diseinatutako poltsiko batek beira behar bezala eusten dio, junturak, blokeak, drainatze-hornidurak eta behar den beira-lodiera lekua utziz. Fabrikazio aurretik beiraren eta profil sistemaren arteko bateragarritasuna egiaztatu behar da beti.
Loturak eta lotura-puntuak
Izkinako junturak eta konexio mekanikoak sarritan ahaztu egiten dira ikusmenaren konparazioan, ez direlako amaitutako irekiduraren zatirik nabarmenena. Hala ere, lerrokatzean, zurruntasunean, zigilatzeko jarraitutasunean eta epe luzeko funtzionamenduan eragina izan dezakete. Zehaztasun ebaketak eta izkinaren muntaketa zehatzak garrantzi handia dute batez ere fatxada jarraitu batean unitate anitz instalatzen direnean.
Proiektu-taldeentzat, ohitura erabilgarri bat atalaren marrazki osoa eskatzea da, markoa argazkietatik soilik ebaluatu beharrean. Atal batek profilaren sakonera, ganberaren antolamendua, beiraren hobaria, hesi termikoaren kokapena, drainatze ibilbidea, juntaren posizioa eta hardware-interfazea ikus ditzake ikuspegi bakarrean.
Aluminiozko leihoak eta ateakingeniaritza-muntaiak bezala ulertzen dira hobekien. Esaldia sinplea izan daiteke, baina benetako sistema teknikoa nabarmen alda daiteke profil seriearen, irekitze-estiloaren, aleazioen, beiraren, diseinu termikoaren, zigiluen eta ingurumen-baldintzen arabera.
Aleazioen hautaketak nola eragiten duen errendimenduan
Aluminiozko profil guztiek ez dituzte ezaugarri mekaniko berdinak. Aleazio-familiak eta tenpleak eragina dute indarra, errendimenduaren portaera, luzapena, mekanizazio-erantzuna eta profil bat karga-eskakizun jakin baten inguruan diseinatzeko moduan.
Sistema arkitektonikoetarako, maiz kontuan hartzen diren bi kalifikazioak 6063-T5 eta 6061-T6 dira. Ez dira trukagarriak aplikazio guztietan. Aukera zuzena behar den profilaren geometriaren, karga-baldintzaren, fabrikazio-metodoaren eta proiektuaren zehaztapenaren araberakoa da.
| Materialaren kalifikazioa | Pertsonaia Tipikoa | Diseinu-hausnarketa tipikoa | Non Baliagarria izan daitekeen |
|---|---|---|---|
| 6063-T5 | Profil-estrusiorako egokitasun sendoa gainazaleko akabera-ezaugarri onekin | Erabilgarria ohiko profil arkitektoniko askotan eta estrusio zehatzetarako | Etxebizitza eta merkataritza sistema orokorrak |
| 6061-T6 | Erresistentzia mekaniko handiagoa eta karga-potentzial indartsuagoa | Egitura-eskakizun zorrotzagoak onar ditzake behar bezala diseinatuta | Sekzio handiagoak, beira astunagoak edo egitura-ahalmen handiagoa eskatzen duten aplikazioak |
Indarra hautaketa irizpide bakarra da
Aleazio sendoago batek ez du automatikoki irekiera hoberik sortzen. Profil bat nahitaezko eginkizunerako alferrikako astuna bada, baliteke sistemaren beste atal batzuk hobetzea materialaren erresistentzia handiagoa delako. Profilaren geometria, hormaren lodiera, tartea, euskarrien arteko tartea, beiraren pisua, hardwarearen antolamendua eta ainguraketa ebaluatu behar dira oraindik.
Galdera erabilgarria ez da "Zein aleazio da indartsuena?" baina "Zein aleazio onartzen du beharrezko diseinua geometria eta fabrikazio-koherentzia egokiarekin?" Aldaketa horrek ingeniaritza erabaki hobeak hartzen ditu, materialaren propietateak benetako aplikazio baldintzekin lotzen dituelako.
Materialen trazabilitatea eta koherentzia
Proiektu handiagoetarako, garrantzitsua da ekoizpen loteen arteko koherentzia. Aukeratutako aleazioa eta tenplea zehaztapen teknikoan argi eta garbi zehaztu behar dira, eta ekoizpen-erregistroek onartutako materialak ordezkoetatik bereiztea ahalbidetu behar dute. Koherentzia bereziki garrantzitsua da profilaren mekanizazioa, anodizazioa edo estaldura hainbat produkzio fasetan egiten direnean.
- Definitu aleazioa eta tenplea:Saihestu "erresistentzia handiko aluminioa" bezalako termino zabalak izendapen teknikorik gabe erabiltzea.
- Lotu atala kargarekin:Materialen aukeraketa eta profilaren geometria batera aztertu behar dira.
- Berrikusi fabrikazio-eskakizunak:Mozketa, mekanizazioa, juntaketa eta akabera amaitutako osagaiaren errendimendu praktikoan eragina izan dezakete.
- Mantendu erregistroak lerrokatuta:Materialaren zehaztapenak ekoizpen-planoekin eta ikuskapen-dokumentazioarekin bat etorri behar dira.
Nola funtzionatzen duten markoen serieak eta profilaren sakonerak
Markoen serieak aluminiozko profil baten zabalera nominala edo egitura-familia deskribatzeko erabiltzen dira. Erosleei eta diseinatzaileei konparaziorako abiapuntu erosoa ematen diete, baina serie zenbakiak bakarrik ez du leiho edo ate baten errendimendu osoa definitzen.
Marko sakonago batek barruko espazio gehiago eskain diezaieke ganberei, beirari, zigiluak, errefortzuak edo haustura termikoko osagaiei. Profil trinkoago batek proportzio bisual lirainagoak eman ditzake. Bi ikuspegia ez da unibertsalki hoberena. Oreka egokia eraikinaren, beiraren konfigurazioaren, egitura-tartearen, eguraldiaren esposizioaren eta diseinuaren helburuaren araberakoa da.
| Diseinu aldagaia | Zer eragiten duen | Zergatik Garrantzitsua |
|---|---|---|
| Profilaren sakonera | Sekzioaren zurruntasuna, beiraren egokitzapena, sistemaren geometria | Sekzio sakonagoek espazio estruktural eta funtzional gehigarria eman dezakete |
| Hormaren lodiera | Tokiko zurruntasuna, mekanizazio-portaera, konexio-indarra | Atalaren diseinu desegokiak distortsioa edo hardware-laguntza eskasa sor dezake |
| Ganberaren diseinua | Indarra, drainatzea, estrategia termikoa | Barne geometriak itxurak baino gehiago eragiten du |
| Beirazko poltsikoen tamaina | Beira bateragarritasuna eta zigilatzeko antolaketa | Markoak behar bezala eutsi behar dio zehaztutako beiraren eraikuntzari |
Zergatik serie berdinak modu ezberdinean joka dezake
Serie nominal izendapen bera duten bi produktuk desberdinak izan daitezke aleazioan, hormaren lodieran, ganberaren diseinuan, hardware-sisteman, beira-konfigurazioan eta haustura termikoaren eraikuntzan. Hori dela eta, serie-zenbakiak identifikatzaile gisa tratatu behar dira sistema baten barruan, errendimendu unibertsalaren etiketa baino.
Erosketa teknikoa eta diseinua koordinatzeko, komenigarria da sekzioen marrazkiak elkarren ondoan alderatzea. Horrek erraztu egiten du produktuen izenetatik soilik epaitzen zailak diren desberdintasunak identifikatzea.
Irekitzeko konfigurazioen artean aukeratzea
Irekitze-estiloak aireztapenean, garbiketan, ikusmen-lerroetan, hardware-kargak, uraren kudeaketan eta irekierak gelarekin edo fatxadarekin erlazionatzen duen moduari eragiten dio zuzenean. Konfigurazio egoki bat nahi den erabileratik hasten da, itxurarekin bakarrik baino.
Bisagra bidezko funtzionamenduak aireztapen eraginkorra eta irekitze-eremu garbia eskain ditzake. Aire-fluxu zuzena eta funtzionamendu praktikoa lehentasunak diren tokietan erabilgarria da.
Hosto irristagarriak bere planoaren barruan mugitzen dira, eta hori erabilgarria izan daiteke ertz kulunkari baten kanpoaldeko edo barruko sakea mugatuta dagoenean.

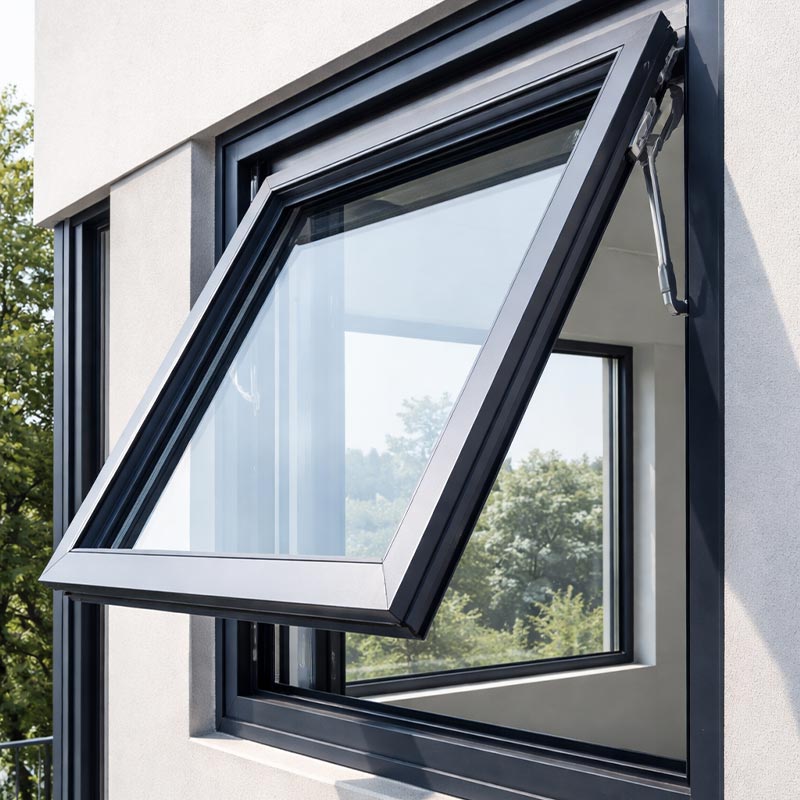

Goiko bisagrako funtzionamenduak aireztapena ahalbidetu dezake euri arina kudeatzen laguntzen duen bitartean irekiera geometria eta zigiluak behar bezala diseinatuta daudenean.
Lotutako hainbat panelek irekidura zabala sor dezakete proiektuak barruko eta kanpoko espazioen arteko lotura sendoagoa eskatzen duenean.
Batetik sistemak
Bikain-unitateek aire-fluxu nahiko zuzena eman dezakete eta normalean aireztapena garrantzitsua den lekuetan erabiltzen dira. Eskutila irekiera norabidean proiektatzen denez, diseinatzaileek altzarien kokapena, zirkulazio bideak, garbiketa sarbidea eta hardwarearen irismena egiaztatu beharko lituzkete.
Irristaketa sistemak
Unitate irristagarriak sarritan aukeratzen dira non espazioa aurrezteko irekiera mugimendua desiragarria den. Pistaren lerrokatzea, arrabolaren kalitatea, drainatzea eta mugitzen den panelaren eta markoaren arteko erlazioa funtsezkoak dira funtzionamendu leunerako. Irristatze-sistema bat ez da epaitu behar erakusleihoko lagin bat berria denean nola leunki mugitzen den; epe luzerako pistaren geometria eta hardwarearen mantentze-lanak ere garrantzitsuak dira.
Olanak eta konfigurazio espezializatuak
Olan-leihoak praktikoak izan daitezke aireztapen kontrolatua lortzeko eta fatxada-erritmo bereizgarria sor dezakete. Konfigurazio espezializatuek irekiera-modu desberdinak ere konbina ditzakete, hala nola, irristatze-funtzioak eta hesi-funtzioak, gela-diseinu konplexuak egokitzeko.
Errendimendu termikoa eta eguraldiaren kontrola
Errendimendu termikoa ez da aluminioak bakarrik zehazten. Galdera garrantzitsua da nola mugitzen den beroa muntaketa osoan zehar eta nola kudeatzen duten markoek, beirak, zigiluak, tartekatzaileak eta inguruko eraikuntzak mugimendu hori.
Aluminio tradizionala oso eroalea da. Errendimendu termikoa hobetu behar duten eraikinetarako, termikoki hautsitako sistemek markoaren bidezko zuzeneko eroale-bidea eten dezakete metalezko sekzioko zatien artean eroankortasun baxuko bereizle bat erabiliz. PA66-n oinarritutako hesi termikoak erabili ohi dira horretarako.
Zertarako balio duten haustura termikoak
Haustura termikoaren oinarrizko helburua markoaren bidezko bero-transferentzia zuzena murriztea da. Behar bezala diseinatutako sistema batek barneko gainazaleko tenperaturaren portaera hobe dezake eta kondentsazio-probabilitatea murrizten du barruko eta kanpoko baldintza egokietan.
Hala ere, haustura termikoaren errendimendua banda isolatzaile bat gehitzea baino gehiagoren araberakoa da. Hesi termikoaren geometriak, izkinetan jarraitutasunak, beirazko ertzaren diseinuak, hardware interfazeek, markoaren sakonerak, zigiluak eta instalazioak eragina dute emaitza errealean.
Airearen, uraren eta haizearen erresistentzia
Eguraldiaren errendimendua sistema gisa ebaluatu behar da. Konpresio zigiluak, drainatze kanalak, juntak, beira-interfazeak, presioaren kudeaketa, izkina-junturak eta markoaren geometriak laguntzen dute azken emaitzan.
Haizearen erresistentzia konfigurazio osoaren menpe dago. Profilaren zurruntasunak, beira-dimentsioak, mullion tarteak, sendotzeak, ainguratzeak eta eraikinaren altuerak diseinu-eskakizuna nabarmen alda dezakete. Proba edo diseinuaren testuingurua identifikatzen ez duen produktuaren zehaztapena, beraz, arretaz interpretatu behar da.
| Errendimendu Arloa | Funtsezko osagaiak | Ingeniaritza ardatz tipikoa |
|---|---|---|
| Termikoak | Hesi termikoa, markoaren geometria, beira, tartea, zigiluak | Bero-bide eroaleak eta konbektiboak murriztea |
| Airearen estankotasuna | Juntak, izkina-junturak, hardware-konpresioa | Mantendu etengabeko zigilatzea funtzionamenduan eta mugimenduan |
| Ur estankotasuna | Drainatze-bideak, negar-bideak, zigiluak, presio-kontrola | Zuzen ezazu gorabeherako ura barruko gainazaletatik urrun |
| Haizearen erresistentzia | Profilaren zurruntasuna, beira, errefortzua, aingurak | Desbideratzea kontrolatzea eta funtzionamendu segurua mantentzea kargapean |
Klimarekiko sentikorrak diren eraikinetarako, sistema osoaren ikuspegi hau bereziki garrantzitsua da. Zehaztapen batek azaldu behar du muntaiaren zein zatik laguntzen duten behar den errendimenduan, testuingururik gabe errendimendu-zenbaki isolatu bat aurkeztu beharrean.
Beira, zigiluak, hardwarea eta drainatzea
Markoa irekidura baten zati bat baino ez da. Beira, zigiluak, hardwareak eta drainatzeak zehaztu dezake amaitutako unitateak eguneroko erabileran espero bezala funtzionatzen duen ala ez.
Beira konfigurazioa
Beira-lodiera, panel-kopurua, barrunbearen zabalera, estaldura hautatzea, konfigurazio akustikoa eta segurtasun-baldintzak kontuan hartu behar dira profil-sistemari dagokionez. Beira astunagoak gerrikoak eta hardwareak daraman karga areagotzen du, beraz, bateragarritasuna egiaztatu behar da onartu beharrean.
Adibidez, panel anitzeko isolatutako beira-unitate batek errendimendu termikoa eta akustikoa hobe dezake, baina markoak beira-poltsikoko sakonera eta egitura-gaitasun nahikoa izan behar ditu hautatutako eraikuntzari eusteko. Beira hautaketa, beraz, markoaren aukeraketarekin batera egin behar da.
Zigiluak eta juntak
Zigiluak bereizketa kontrolatua behar duten osagaien arteko kontaktua mantentzen dute. EPDMan oinarritutako zigilatzeko sistemak oso erabiliak dira arkitektura-aplikazioetan, meteorizazio-ezaugarri erabilgarriak eskaintzen dituztelako behar bezala zehaztu eta instalatuta daudenean.
Zigiluaren geometriak ere garrantzia du. Junta bat behar adina konprimitu behar da jarraitutasuna mantentzeko, baina ez gainkargatu funtzionamendua alferrik zaildu arte. Izkinen elkartzeak, junta-luzerak, juntak jartzeak eta instalazioaren kalitateak zigilatzeko fidagarritasunari laguntzen diote.
Hardwarea
Bisagrak, sarrailak, arrabolak, heldulekuak, murriztaileak, marruskadurazko euskarriak eta puntu anitzeko sistemak gerrikoaren tamaina eta pisuarekin bat etorri behar dira. Hardwarearen ahalmena kontuan hartu behar da funtzionamendu-maiztasuna eta ingurumen-esposizioarekin batera.
Drainatzea
Behar bezala drainatutako marko batek ez du gainazal guztiak erabat lehortzen saiatzen. Horren ordez, ustekabeko hezetasuna kudeatzen du ura bide kontrolatuetatik kanpo isurketa-puntuetara gidatuz. Drainatze-zuloek oztoporik gabe egon behar dute fabrikatu, akabatu, instalatu eta garbitu ondoren.
- Beira bateragarritasuna:Egiaztatu lodiera, pisua, poltsikoen sakonera eta beiratzeko metodoa.
- Zigiluaren jarraipena:Egiaztatu izkinak, junturak, konpresioa eta ordezko sarbideak hala badagokio.
- Hardware-ahalmena:Lotu osagarriak gerriko pisuarekin, neurriekin eta irekitzeko maiztasunarekin.
- Drainatzeko bidea:Egiaztatu urak kanpoalderako ibilbide zehaztua duela.
Gainazalaren tratamendua eta epe luzerako itxura
Gainazalaren tratamendua aluminiozko sistema arkitektoniko baten atal bisuala eta funtzionala da. Akaberak kolorean, ehunduran, ingurumen-esposizioarekiko erresistentzian, garbigarritasunean eta osatutako fatxadaren hautemateko kalitatean eragiten du.
Ohiko planteamenduak honako hauek dira: anodizazioa, hauts estaldura, transferentzia termikoko efektuak egur-pikor itxurarako eta fluorokarbonoan oinarritutako estaldurak kanpoko aplikazio zorrotzetarako. Metodo bakoitzak gainazaleko izaera desberdina sortzen du eta nahi den itxuraren eta ingurune-baldintzen arabera hautatu behar dira.
Azalera anodizatuak
Anodizatzeak oxido geruza kontrolatua sortzen du aluminioaren gainazalean. Akabera metalikoak eta arkitektura-itxura iraunkorra sor ditzake, azpian dagoen aluminiozko materialarekiko lotura bisuala mantenduz.
Hauts estaldura
Hauts-estaldurak kolorearen malgutasun zabala eskaintzen du eta oso erabilia da gaur egungo egoitza eta merkataritza fatxadetan. Kolore-sistema estandarrak eta proiektuko akabera espezifikoak onartzen ditu substratuaren prestaketa, aurretratamendua, ontze eta estalduraren kalitatea behar bezala kontrolatzen denean.
Egur-ale efektuak
Transferentzia termikoko teknikek zuraren antza duten eredu bisualak sor ditzakete aluminiozko substratua mantentzen duten bitartean. Ikuspegi hau erabilgarria da proiektu batek itxura arkitektoniko beroagoa bilatzen duenean oinarrizko material-plataforma aldatu gabe.
Zer egiaztatu behar da?
| Amaitzeko aukera | Ikusizko Izaera | Gogoeta erabilgarria |
|---|---|---|
| Anodizatu | Metalikoak eta arkitektonikoak | Aluminioaren izaera naturala nahi den lekuetan erabilgarria |
| Hauts estaldura | Kolore eta ehundura trinkoen aukera zabala | Etxebizitza eta merkataritzako kolore programa askotarako egokia |
| Transferentzia termikoa | Egur-ale itxura | Erabilgarria enkoadraketa garaikidea ikusmen-seinale beroagoekin konbinatzen duten proiektuetarako |
| Fluorokarbonozko estaldura | Kanpoko itxura arkitektonikoa | Behar bezala zehazten denean fatxadako esposizio zorrotzagorako kontuan har daiteke |
Kolorearen koherentzia ere garrantzitsua da fatxada batean unitate asko instalatzen direnean. Proiektuaren zehaztapenak akabera mota, kolore-erreferentzia, distira edo ehundura itxaropenak eta ikuskapen-irizpide onargarriak zehaztu behar ditu.
Sistemak eraikitzeko aplikazioekin lotzea
Eraikin mota ezberdinek eskakizun desberdinak jartzen dituzte baoetan. Konfigurazio unibertsal bat bilatu beharrean, diseinatzaileek proiektuaren ingurumen- eta funtzionamendu-eskakizun nagusiak identifikatu behar dituzte.
Lehentasunen artean eguneko argia, aireztapena, erosotasun akustikoa, garbiketarako sarbidea, kontrol termikoa eta proportzio bisualaren eta erabilera praktikoaren arteko oreka daude.
Eragiketa errepikatua, beirazko dimentsio handiagoak, fatxadaren koordinazioa, segurtasuna, iraunkortasuna eta itxura koherentea garrantzitsuagoa izan daiteke.
Haizearen presioak, ainguratzeak, egitura-desbideratzeak, uraren kudeaketak eta mantentze-sarbideak ingeniaritza berrikuspen zehatza merezi dute.
Gatzaz betetako aireak materiala hautatzearen, gainazalaren prestaketaren, estalduraren kalitatearen, drainatzearen eta hardwarearen korrosioarekiko erresistentziaren garrantzia areagotzen du.
Bizitegi-gogoetak
Etxeek normalean funtzionatzeko, garbitzeko, aireztatzeko eta mantentzeko errazak diren irekierak behar dituzte. Logelak kontu akustikoen onuragarriak izan daitezke, egongela-eremuek beirazko gainazal handiagoak lehenetsi ditzakete eta sukaldeek edo bainugelek aireztapen praktikoa behar dute. Konfigurazio aproposa gelaren araberakoa da, eraikinaren kategoria baino ez.
Merkataritza kontuak
Eraikin komertzialek irekitze-ziklo maizago eta koordinazio-eskakizun handiagoak izan ditzakete. Modulu beraren behin eta berriz instalatzeak dimentsio-koherentzia bereziki garrantzitsua da. Hardwarearen iraunkortasuna, ordezko irisgarritasuna eta akabera uniformetasuna eztabaidatu behar dira sistema aukeratzerakoan.
Fatxada altuak eta bistakoak
Eraikinaren altuera eta esposizioa handitu ahala, haizearen eta uraren portaera nabarmenagoa bihurtzen da. Markoa beira-neurriekin, finkatze-puntuekin, mullions, trabesekin eta inguruko hormaren eraikuntzarekin batera aztertu behar da. Garrantzitsua da kanpoko drainatzea eta barne-akaberak koordinatzea, irekidurak behar bezala funtziona dezan instalatu ondoren.
Ingurune industrialak
Industria-instalazioek irekidurak hautsa, hezetasuna, produktu kimikoak, tenperatura-aldaketak edo garbiketa intentsiboa jasan ditzakete. Egoera horietan, gainazaleko tratamendua, zigiluen hautaketa, hardwarearen babesa eta mantentze-sarbidea dekorazio-eginbideak baino garrantzitsuagoa izan daiteke.
Zehaztapen tekniko bat nola irakurri
Zehaztapen tekniko on batek sistema ulergarria egin beharko luke marketin hizkuntzan fidatu gabe. Erosleek, arkitektoek, ingeniariek eta instalatzaileek benetan hornitzen dena eta adierazitako errendimendua zein baldintzetara aplikatzen den identifikatu ahal izan behar dute.
| Zehaztapen-elementua | Zer bilatu | Zergatik Garrantzitsua |
|---|---|---|
| Aleazioa eta tenplea | Materialen izendapen zehatza | Portaera mekanikoa ulertzeko oinarria ematen du |
| Profil seriea | Familia eta sekzio-neurri nominalak | Marko-sistema eta beiratzeko espazioa identifikatzen laguntzen du |
| Beira pilaketa | Panelaren lodiera, barrunbea, konfigurazioa | Pisuari, termikoei, akustikoei eta segurtasun-baldintzekin erlazionatuta dago zuzenean |
| Diseinu termikoa | Haustura termikoko materiala eta konfigurazioa | Bero-transferentzia eroalea nola kudeatzen den erakusten du |
| Airearen eta uraren errendimendua | Probatu edo zehaztutako errendimendua baldintza argiekin | Zenbaki isolatuak testuingururik gabe interpretatzea saihesten du |
| Haizearen erresistentzia | Kalifikazioa, diseinuaren presioa edo probaren oinarri baliokidea | Sistema proiektuaren esposizioarekin eta egitura-eskakizunekin lotzen du |
| Amaitu | Estaldura edo anodizazio prozesua eta kolore erreferentzia | Itxura eta gainazalaren tratamenduaren itxaropenak definitzen ditu |
Ataleko marrazkiak eskatu
Profilaren atala da konparazio teknikorako dokumenturik erabilgarrienetako bat. Produktuak ganbera termikoak dituen ala ez, kristala non dagoen, zigiluak nola funtzionatzen duten, drainatze kanalak non dauden eta hardwarerako zenbat toki dagoen ezagut dezake.
Galdetu zer deskribatzen duten errendimendu-zenbakiek
Zenbakiek balio dute beren testuingurua argia denean soilik. Koefiziente termiko batek sekzio jakin bat, beiraren eraikuntza edo muntaketa osoa deskriba ditzake. Urarekiko hermetikotasun edo haizearekiko erresistentzia sailkapen bat zehaztutako proba-konfigurazio batekin lotu daiteke. Beraz, zehaztapen teknikoek probatutako edo kalkulatutako baldintza azaldu beharko lukete erreferentzia-konfiguraziorik gabeko zenbakiak aurkeztu beharrean.
Ezaugarri estandarrak proiektuaren aukeretatik bereizi
Ezaugarri batzuk produktu-familia baterako estandarrak dira, eta beste batzuk proiektuaren eskakizunen araberakoak dira. Zehaztapen argi batek profilaren aukera estandarrak, beirazko konfigurazio eskuragarriak, akabera aukerak, hardware paketeak eta neurri pertsonalizatuak bereizi behar ditu.
Ohiko zehaztapen eta instalazio akatsak
Errendimendu-arazo asko ez dira oinarrizko materialak berak eragiten. Bat ez datozen osagaiak, zehaztapen argigabeak, fabrikazioaren kontrol eskasak edo leiho eta ate sistemarekin koordinatu ez ziren instalazioen xehetasunetatik sortzen dira.
- Itxuragatik bakarrik aukeratzea:Marko argal batek itxura erakargarria izan dezake baina hala ere egitura-ahalmen nahikoa behar du aurreikusitako beira-tamainarako eta ingurumen-kargarako.
- Beira pisua alde batera utzita:Beira astunagoak gerrikoen kargak aldatzen ditu eta hardware aukeraketan, bisagrak, arrabolak eta markoaren desbideratzeak eragin ditzake.
- Serie-zenbaki bat errendimendu-balorazio gisa tratatzea:Serie nominal berdinak konfigurazio estruktural eta termiko desberdinak izan ditzake.
- Drainatzea gutxiestea:Drainatze-bide bat blokeatu egin daiteke zigilatzaileak, hondakinak, mekanizazio okerrak edo instalazio-akatsak.
- Hardware desegokia erabiltzea:Hardwareak irekiera-dimentsioak, hesiaren pisua, funtzionamendu-maiztasuna eta esposizioa bat etorri behar ditu.
- Instalazioaren koordinazioa saltatu:Ondo diseinatutako unitate batek ere gaizki funtziona dezake perimetro-interfazea behar bezala zigilatu, ainguratuta eta xukatuta ez badago.
- Akabera izenak zehaztapenen ordez alderatuz:Kolore-izen antzekoak dituzten bi estaldurek prozesu-eskakizun eta kanpoko errendimendu-ezaugarri desberdinak izan ditzakete.
- Iraunkortasun lausoko hizkuntzan oinarrituz:"Oso sendoak" edo "iraupen luzeko" bezalako aldarrikapenak ez dira hain erabilgarriak zehaztutako materiala, akabera, probak eta mantentze-informazioa baino.
Instalazioa sistemaren parte da
Irekia instalatu behar da bere markoa behar bezala lerrokatuta, mekanikoki bermatuta eta hormaren eraikuntzarekin integratuta egon dadin. Perimetroko junturak material eta xehetasun egokiak behar dituzte mugimendua eta hezetasuna kudeatzeko.
Lerrokatzea bereziki garrantzitsua da irristagarri eta puntu anitzeko sistemetarako. Apur bat karratutik kanpo dagoen marko batek konpresio irregularra, hardwarearen higadura goiztiarra edo funtzionamendu zaila sor ditzake. Instalazio-perdoiak, beraz, lanak hasi aurretik zehaztu behar dira.
Zergatik axola duen zehaztasun fabrikazioak
Estrusioa fabrikazio-prozesuaren hasiera baino ez da. Bao arkitektonikoak normalean ebaketa, CNC mekanizazioa, zulaketak, izkinak prozesatzea, egokitzea, beiratea, zigilatzea, gainazalaren akabera, ikuskatzea eta ontziratzea dakar. Etapa bakoitzak azken muntaian eragin dezake.
Dimentsio-koherentzia bereziki garrantzitsua da leiho eta ateek elkarreragin anitz osagai dituztelako. Zuloaren posizioa, ebaki luzera, izkina-juntura edo kristalezko poltsikoa bat ez badator, arazoa hardware-arazo gisa, lerrokatze-arazo gisa, zigilatzeko arazo gisa edo instalazio-doikuntza gisa ager daiteke geroago.
Estrusioaren kontrola
Estrusio-profilek aurreikusitako sekzio-geometria mantendu behar dute zehaztutako perdoien barruan. Koherentzia garrantzitsuagoa da profilak multzo handietan elkartzen direnean edo fatxada batean hainbat unitate bisualki lerrokatu behar direnean.
CNC prozesatzea
Ordenagailuz kontrolatutako mekanizazioak hardware-zuloen, drainatze-ezaugarrien, heldulekuen posizioen, izkinen interfazeen eta beste eragiketa kritiko batzuen errepikakortasuna hobe dezake. Mekanizazioaren balioa ez dago automatizazioan soilik, prozesu errepikagarrien kontrol eta ikuskapenean baizik.
Muntaiaren kalitatea
Muntaketa-taldeek markoaren dimentsioen, zigiluen, beiraren, hardwarearen eta drainatzearen arteko erlazioa ulertu behar dute. Osagaien kokapen zuzena osagaien kalitatea bezain garrantzitsua izan daiteke. Gaizki instalatutako premium junta bat instalazio akats bat da oraindik.
Ikuskapen-puntuak
- Sarrerako materialaren ikuskapena:Ziurtatu zehaztutako aleazioa, profilaren neurriak eta material ikusgaiaren egoera.
- Mekanizazioaren ikuskapena:Egiaztatu zulo, zirrikitu, drainatze-zulo eta dimentsio kritikoak onartutako planoekin.
- Muntaia ikuskatzea:Egiaztatu izkinaren lerrokadura, hardwarearen instalazioa, zigilatzeko jarraitutasuna eta beiraren euskarria.
- Ikuskapen funtzionala:Erabili unitate adierazgarriak behin eta berriz mugimendu leuna eta blokeatzeko engaiamendua berresteko.
- Amaitzeko ikuskapena:Berrikusi kolorea, estalduraren itxura, marradurak, manipulazio-markak eta gainazaleko akatsak ikusgai.
Ekoizpen prozesu diziplinatu batek lotura sendoagoa sortzen du zehaztapen teknikoaren eta obrara iristen denaren artean. Konexio hori bereziki baliotsua da modulu errepikatuak edo fatxada koordinazio zorrotza duten proiektuetarako.
Hautaketa-esparru praktikoa
Hautaketa-prozesu sistematiko batek zehaztapen-lana argiagoa izan dezake eta eskakizun kritiko bat alde batera uzteko arriskua murrizten du.
- Eraikinaren ingurunea zehaztu:Klima, esposizioa, eraikinaren altuera, orientazioa, hezetasuna, gatzaren esposizioa eta garbiketa-baldintzak identifikatzea.
- Definitu irekiera funtzioa:Erabaki aireztapenak, irekigune handiak, mugimendu trinkoak, segurtasunak, sarbideak edo kontrol akustikoak lehentasun handiena duen.
- Definitu beira-eskakizuna:Ezarri beiraren lodiera, panelen kopurua, segurtasun-ezaugarriak, helburu akustikoak eta espero den unitate-pisua.
- Egitura-eskakizunak zehaztu:Berrikusi irekiera-dimentsioak, haize-kargak, tartea, ainguraketa eta espero diren ustiapen-indarrak.
- Baldintza termikoak zehaztu:Zehaztu termikoki hautsitako konfigurazio bat behar den eta koordinatu beira-sistemarekin.
- Azaldu gainazaleko tratamendua:Hautatu anodizazioa, hauts estaldura, egur-pikor itxura edo zehaztutako beste akabera bat ingurumenaren esposizioaren eta asmo arkitektonikoaren arabera.
- Definitu hardwarea:Lotu bisagrak, sarrailak, heldulekuak, arrabolak, euskarriak eta bestelako osagarriak sahiaren tamainarekin eta funtzionamendu-maiztasunarekin.
- Berrikusi instalazioa:Berretsi horma-interfazeak, ainguraketa, zintzak, perimetro-junturak, drainatze- eta doikuntzarako sarbidea.
- Berrikusi dokumentazioa:Ziurtatu marrazkiak, zehaztapenak, ikuskapen-irizpideak eta onartutako akabera-laginak ekoizpen-aginduarekin bat datozela.
Sistemak alderatzen dituzten proiektu-taldeentzat, ebaluazio-matrize erabilgarriak eztabaidak ezaugarri neurgarrietara bideratu ditzake produktuen deskribapen orokorretan baino.
| Ebaluazio Kategoria | Galdera gakoa | Lehenetsitako Froga |
|---|---|---|
| Materiala | Aleazioa eta tenplea argi definituta al daude? | Material teknikoaren zehaztapena |
| Profila | Atala irekieraren tamainari eta kargari egokitzen al da? | Sekzioen marrazkia eta diseinuaren datuak |
| Beiratzea | Sistemak behar den beira-pilaketa onartzen al dezake? | Beirazko poltsikoen neurriak eta karga-datuak |
| Termikoak | Estrategia termikoa egokia al da eraikinerako? | Sistemaren xehetasunak eta errendimendu termikoaren datuak |
| Eguraldia | Nola kudeatzen dira airea eta ura? | Zigiluaren diseinua, drainatzearen diseinua eta probaren datuak |
| Hardwarea | Sistema eragilea sasharekin bateragarria al da? | Hardwarearen ordutegia eta karga-ahalmena |
| Amaitu | Gainazaleko tratamendua egokia al da ingurumenerako? | Amaitzeko zehaztapena eta ikuskapen estandarra |
| Instalazioa | Unitatea koherentziaz instalatu eta doi daiteke? | Instalazioaren xehetasunak eta metodoaren adierazpena |
Zehaztapen erabilgarriena diseinu, erosketa, produkzio, kalitate kontrola eta instalazio taldeek ulertu dezaketena da, fase bakoitzean interpretazio desberdinak behar izan gabe.
Pertsonalizatzeak zentzua duenean
Pertsonalizatutako konfigurazioak erabilgarriak izan daitezke modulu estandarrak proiektuaren eskakizunekin guztiz bat egiten ez dutenean. Pertsonalizazio-eremu arruntak profilaren neurriak, irekiera-tamaina, beira-konfigurazioa, hardware-konbinazioak, akabera, kolorea, haustura termikoen eraikuntza eta interfazearen xehetasun bereziak dira.
Pertsonalizazioa oraindik dokumentatutako prozesu tekniko baten bidez kontrolatu behar da. Produktu pertsonalizatu batek onartutako marrazkiak, definitutako perdoiak, materialaren eskakizun argiak eta ikuskapen metodo koherentea behar ditu. Pertsonalizazioa eraginkorrena da proiektu erreal bat konpontzen duenean, onura funtzionalik gabe konplexutasuna gehitu beharrean.
Komunikazio teknikoaren eginkizuna
Proiektu-taldearen eta fabrikatzailearen arteko komunikazio onak saihestu daitezkeen arazoak ekidin ditzake. Informazio garrantzitsua honako hauek dira: irekiera-dimentsioak, beiraren zehaztapenak, espero den ingurumen-esposizioa, errendimendu-lehentasunak, hobetsitako funtzionamendua, akabera-eskakizunak, instalazioaren mugak eta tokiko arau garrantzitsuak.
Galdera argiek askotan erantzun hobeak ematen dituzte eskaera zabalek baino. Profil-atal bat, aleazio-maila, beira-barrutia, hardware mota, zigilu-materiala, gainazaleko tratamendu-prozesua eta errendimendu-sailkapen aplikagarria galdetzeak elkarrizketa tekniko erabilgarriagoa sortzen du produktu bat "kalitate handikoa" den galdetzea baino.
Ohiko galderak
Ondorengo galderek ohiko kontu teknikoak jorratzen dituzte aluminiozko bao arkitektoniko modernoak hautatzeko eta zehazterakoan.
Zerk egiten du aluminioa egokia arkitekturako leiho eta ate modernoetarako?
Aluminioak egiturazko pisu nahiko baxua konbinatzen ditu erresistentzia mekaniko erabilgarria, estrusio-malgutasun bikaina, dimentsio-egonkortasuna eta gainazaleko akabera aukera zabala. Propietate horiei esker, fabrikatzaileek kristalezko poltsiko, ganberak, zigiluak, drainatze-bideak eta hardware-interfazeak integratzen dituzten profil atal zehatzak sortzeko aukera ematen dute.
6061-T6 6063-T5 baino hobea da beti?
6061-T6 zenbakiak, oro har, erresistentzia mekaniko handiagoa eskaintzen du, 6063-T5, berriz, estrusio arkitektonikoa eta profil zehatza ekoizteko oso egokia da. Aleazio egokia egitura-eskakizunen, sekzioen geometriaren, fabrikazio-beharren eta aurreikusitako aplikazioaren araberakoa da.
Zer esaten dit fotograma serie-zenbaki batek?
Serie-zenbaki batek normalean sistema jakin bateko profil-familia edo marko-dimentsio nominala identifikatzen du. Antolatzeko eta alderatzeko erabilgarria da, baina ez da errendimendu unibertsal gisa tratatu behar, aleazioa, hormaren lodiera, ganberaren diseinua, beiratea, hardwarea eta proba-baldintzak alda daitezkeelako.
Zergatik erabiltzen dira eten termikoak aluminiozko markoetan?
Haustura termiko batek metalezko markoaren bidez zuzeneko bide eroalea eten egiten du. Honek errendimendu termikoa hobetu dezake eta barneko gainazaleko tenperaturak kudeatzen lagun dezake, sistema osoa beiraz eta zigilazio egokiekin behar bezala diseinatuta dagoenean.
Zein irekiera estilo da onena aireztapenerako?
Ez dago gela bakoitzerako konfiguraziorik onena. Itxi eta toldoen diseinuek zuzeneko aireztapena eskain dezakete, eta irristatze-sistemak egokiagoak izan daitezke irekiera-tarte librea mugatua denean. Aukerak aire-fluxua, gelaren diseinua, garbiketa sarbidea, eguraldiaren esposizioa eta funtzionamendu-ohiturak kontuan hartu behar ditu.
Zenbateko garrantzia du beira aukeratzeak?
Beira da irekidura osoaren zati garrantzitsuenetako bat. Bere lodierak, pisuak, panelaren konfigurazioak, segurtasun ezaugarriek eta propietate termiko edo akustikoek markoaren diseinuan, hardwarearen hautapenean, beira-poltsikoen bateragarritasunean eta errendimendu orokorra eragiten dute.
Gainazaleko kolorea pertsonalizatu al daiteke?
Aluminiozko sistema arkitektoniko askok kolore eta akabera ugari onartzen dituzte. Hautatutako tratamenduaren arabera, pertsonalizazioak arkitektura-kolore estandarrak, efektu metalikoak, egur-lein itxurak eta proiektuaren kolore-erreferentziak izan ditzake.
Zer egiaztatu behar da ekoizpena hasi aurretik?
Baieztatu onartutako profil-sistema, aleazioa eta tenplea, irekiera-dimentsioak, beiraren eraketa, hardwarea, zigiluak, drainatze antolamendua, akabera, kolore-erreferentzia, perdoiak, instalazio-interfazeak eta aplikagarriak diren errendimendu-baldintzak. Onartutako marrazkiek ekoizpenaren azken konfigurazioa islatu behar dute.
Beirazko bao handiek etxebizitzako leiho txikiagoen sistema bera erabil dezakete?
Ez derrigorrez. Irekidura handiagoek egitura- eta hardware-eskakizun desberdinak sartzen dituzte, batez ere beira astuntzen denean edo haizearen esposizioa handitzen denean. Multzo handiagoak berrikusi behar dira benetako neurriak, kargak, profilaren geometria, armadura, beiratea eta ainguratze-baldintzak erabiliz.
Nola ebaluatu behar da eguraldiaren errendimendua?
Airearen estankotasuna, uraren estankotasuna eta haizearen erresistentzia kontuan hartu behar dira muntaketa osoarekin batera. Berrikusi zigiluak, izkin-junturak, drainatze-bideak, profilaren geometria, beiratea, hardware-konpresioa, instalazio-interfazeak eta adierazitako proba-emaitzak lortu diren baldintzak.
Zergatik da hain garrantzitsua instalazioaren kalitatea?
Instalazioak zehazten du ingeniaritza-markoa behar bezala funtziona dezakeen benetako eraikinean. Lerrokadurak, aingurak, perimetroko junturak, drainatzeak, beiraren euskarria eta hardwarearen doikuntzak eragina dute funtzionamenduan eta eguraldiaren errendimenduan. Ondo diseinatutako produktu batek oraindik errendimendu txikia izan dezake instalazioa koherentea ez bada.
Zein informazio jaso behar du fabrikatzaileak proiektu pertsonalizatu baterako?
Proiektuaren informazio erabilgarria honako hauek dira: irekiera-tamainak, eraikin mota, ingurumen-esposizioa, nahi den irekiera-estiloa, beira-konfigurazioa, egitura-eskakizunak, itxaropen termikoak, akabera eta kolorea, hardware-hobespenak, instalazio-murriztapenak eta dagozkion estandar teknikoak.
Zehaztapen hobeen bidez irekiera hobeak eraikitzea
Fatxadako irekidura moderno baten errendimendua elkarrekin lotutako erabaki askoren emaitza da. Aluminioak egitura-plataforma moldagarria eskaintzen du, baina amaierako emaitza profilaren diseinuaren, aleazioen aukeraketaren, beiratzearen, bereizketa termikoaren, zigiluen, hardwarearen, drainatzearen, gainazaleko tratamenduaren, fabrikazioaren doitasunaren eta instalazioaren araberakoa da.
Beraz, zehaztapen zehatza eraikuntzaren benetako baldintzekin hasten da. Baldintza horiek ulertu ondoren, errazagoa da irekiera-konfigurazio bat hautatzea, marko-familia egokia definitzea, beira-sistema koordinatzea, beharrezko eguraldi- eta ezaugarri termikoak identifikatzea eta ekoizpenean eta instalazioan behar diren ikuskapen-puntuak ezartzea.
Ikuspegi honek, gainera, komunikazio hobea sortzen du proiektu osoan. Arkitektoek diseinu-asmoa azal dezakete, ingeniariek errendimendu-eskakizunak defini ditzakete, kontratazio-taldeek konfigurazio teknikoak aldera ditzakete, fabrikatzaileek produkzio-dokumentu zehatzak prestatu ditzakete eta instalatzaileek interfazearen xehetasun multzo argi batetik lan egin dezakete.
Egitura-errendimendua, arkitektura-lerro garbiak, eguraldiaren kudeaketa, akabera malguak eta epe luzerako funtzionamendu praktikoa konbinatzea eskatzen duten proiektuetarako, arreta handiz diseinatutako aluminio-sistemek oinarri polifazetikoa eskaintzen dute. Gakoa ez da konfigurazio korapilatsuena aukeratzea, eraikinari, inguruneari eta jendeak espazioa erabiltzeko moduari egokitzen zaion konfigurazioa hautatzea baizik.
Zure proiekturako konfigurazio tekniko bat behar duzu?
Proiektuaren profil espezifikoak aukeratzeko, irekitzeko konfigurazioak, beirateen bateragarritasuna, gainazaleko akaberak eta pertsonalizatutako eskakizun arkitektonikoak egiteko,jarri gurekin harremanetanxehetasun teknikoak fabrikatzaile taldearekin eztabaidatzeko.
